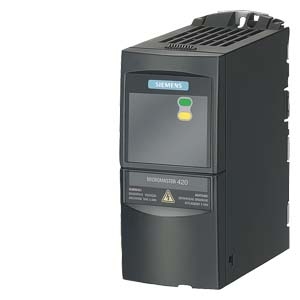

西門子變頻器在生產和過程控制中的大量應用，帶來了一個新的問題：由于西門子變頻器運行產生的諧波，使離西門子變頻器較近的系統或儀表出現了干擾問題，如有的儀表產生了較大的測量誤差，有的儀表甚至無法正常工作，甚至使系統出現誤動作等等。

首先，要搞清楚是變頻器輸入端的干擾，還是變頻器輸出端的干擾，可以用示波器、電能質量分析、頻譜分析儀等測試設備進行測量。

西門子變頻器產生功率較大的諧波，其干擾途徑與一般電磁干擾途徑是一致的，即通過電路耦合、電磁輻射、感應耦合產生干擾電壓或電流。而影響西門子plc及儀表及控制系統的主要干擾源有：現場的強電磁場，供電電源的波動。　　 　　

在現場要判斷是否是西門子變頻器產生的干擾？比判斷其它的干擾要容易些。在出現干擾時把西門子變頻器停了，如果儀表及系統立刻恢復正常，可以肯定干擾是由西門子變頻器引起的，就應采取相應的措施了。　　 　　

對于電源的擾動只需選擇多重屏蔽的隔離變壓器，并選擇和處理好西門子plc及儀表供電電源的濾波、穩壓就可以了。但強電磁場的干擾處理起來就復雜多了，其對儀表的影響較大，而且較難解決。因為這類干擾由于電磁感應而在TPC1262HI儀表或系統的回路中產生感應電壓，從而影響儀表及控制系統的正常工作或程序的正常運行。　　 　　

在現場可采取以下措施來克服西門子變頻器產生的干擾：

1、在儀表回路中增加濾波電路，將干擾信號阻斷或旁路掉。

2、儀表具有數字濾波功能時，可設定一定的時間常數來抑制干擾。

3、信號電纜采用屏蔽電纜，并將屏蔽層單點接地。

4、在變送器的輸出信號端子上并聯4．7微法／100V的電容或在輸出信號線對地并接電容。

5、信號線負端一定要接地。

6、采用信號隔離器。
