參數6GK1503-2CB00數據技術手冊
信息來源：西門子中國 發布時間：2019-10-30 14:32:27 點擊次數：0
數據頁 6GK1503-2CB00 西門子交換機

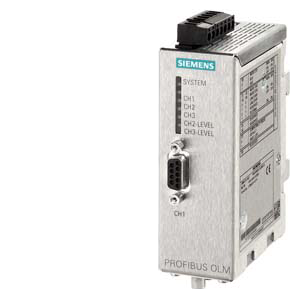

產品類型名稱 PROFIBUS OLM/G11 V4.0
PROFIBUS OLM/G11 V4.0 光學 鏈接模塊帶 1 RS-485 和 1 個玻璃塑
料光纖接口 （2 個 BFOC 插座），含信號 觸點和測量輸出
傳輸速率
傳輸率 / PROFIBUS 中 9.6 kbit/s ... 12 Mbit/s
傳輸率 / Profibus PA 中 45.45 kbit/s
接口
電氣/光學連接數量 / 用于網絡組件和終端設備 / 最大
值
2
電氣連接數量
● 用于網絡組件和終端設備 1
● 用于測量設備 1
● 用于信號觸點 1
● 適用于電源 1
● 適用于冗余電源 1
電氣連接規格
● 用于網絡組件和終端設備 9 針 Sub-D 插口
● 用于測量設備 2 針端子板
● 適用于電源和信號觸點 5 針端子板
光學連接數量 / 用于光纖 1
光學連接方式 / 用于光纖 BFOC 端口
6GK1503-2CB00 西門子交換機保留變更權利
起始頁 1/ 4 2019/10/18 © Copyright Siemens光學數據
阻尼量 / 光纖傳輸距離
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / 最大值 10 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / 最大
值
12 dB
以位時間為單位的流程延遲時間 6.5 bit
可耦合的光學功率參考 1 mW
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 -16 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 -13 dB
光學靈敏度參考 1 mW
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 -28 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 -28 dB
波長
● 50/125 µm 的玻璃光纖 / 兼容接口 / 3 dB/km 時 860 nm
● 62.5/125 µm 的玻璃光纖 / 兼容接口 / 3.5 dB/km
時
860 nm
導線長度
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / 最大值 3 km
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / 最大
值
3 km
信號-輸入端/輸出端
工作電壓 / 信號觸點的 / DC 時 / 額定值 24 V
工作電流 / 信號觸點的 / DC 時 / 最大值 0.1 A
電源電壓、電流消耗、功率損耗
電壓類型 / 電源電壓 DC
供電電壓 / DC 時 / 額定值 24 V
供電電壓 / DC 時 18.8 ... 28.8 V
產品組件 / 電源輸入端上的保險絲 是的
消耗電流 / DC 時 / 24 V 時 / 最大值 0.2 A
許可的環境條件
環境溫度
● 運行期間 0 ... 60 °C
● 存放期間 -40 ... +70 °C
● 運輸期間 -40 ... +70 °C
相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / 最大值 95 %
防護等級 IP IP40
結構、尺寸和重量
結構形式 緊湊型
寬度 39.5 mm
高度 112 mm
深度 74.5 mm
6GK1503-2CB00 保留變更權利
起始頁 2/ 4 2019/10/18 © Copyright Siemens凈重 340 g
緊固類型
● 35 mm DIN 導軌安裝 是的
● 墻壁安裝 是的
產品功能 / 冗余
產品功能 / 環冗余 是的
標準、規范、許可
標準
● 適用于 FM FM3611： 1 類，2 級，A、B、C、D 組/T4，1 類，2 區，IIC 組
，T4
● 適用于防爆區 EN 60079-0: 2006, EN60079-15: 2005, EN60079-28: 2007, II
3(2)GExnA[opis] IIC T4 KEMA 09 ATEX 0173X
● 針對安全性 / CSA 和 UL UL 60950-1，CSA C22.2 編號 60950-1
● 適用于防爆區 / CSA 和 UL UL 1604 和 UL 2279-15（危險場所），CSA C22.2 No. 213-
M1987，1 級/2區/A、B、C、D 組 / T4，1 級 / 2 區 / IIC 組 / T4
● 適用于干擾發射 EN 61000-6-4（A 級）
● 適用于抗干擾性 EN 61000-6-2
資格證明 EN 61000-6-2, EN 61000-6-4
● CE標識 是的
● C-Tick 是的
船級社
● American Bureau of Shipping Europe Ltd.
(ABS)
是的
● Bureau Veritas (BV) 是的
● Det Norske Veritas (DNV) 是的
● Germanischer Lloyd (GL) 是的
● Lloyds Register of Shipping (LRS) 是的
● Nippon Kaiji Kyokai (NK) 是的
更多信息 / 網絡鏈接
6GK1503-2CB00 保留變更權利
起始頁 3/ 4 2019/10/18 © Copyright Siemens安全提示 西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決
方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全
機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案
進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息
。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當
的預防措施（例如：設備單元保護機制），并將每個組件納入先進
且全面的工業安全保護機制中?？赡苁褂玫乃械谌疆a品須一并
考慮
上一次修改： 2019/10/15 如需此手冊可以直接聯系客服
