什么是功率單元？單元驅動故障及其對策
信息來源： 發布時間：2020-03-26 10:22:36 點擊次數：0

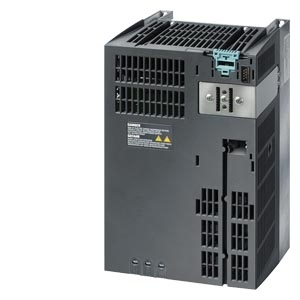

功率單元是什么？它是使用功率電力電子器件進行整流、濾波、逆變的高壓變頻器部件。是構成高壓變頻器主回路的主要部分。
功率單元上主要電力電子器件有4個，它們分別是整流橋，可控硅，電解電容和IGBT，下面分別介紹一下它們的作用：
1、整流橋，它的作用是整流(將交流變成直流)。整流橋內部封裝形式有以下兩種，封裝內部有6只整流二極管，用在功率單元的三相輸入端;封裝內部有2只整流二極管，用在功率單元的三相輸入端以及旁通回路中。使用的整流橋電壓等級有:1400V、1800V;
2、可控硅，它使用在充電電路和旁通回路上，均起"開關"作用。使用的可控硅電壓等級有:1400V、1800V;
3、電解電容，它的作用是對整流橋整流后的直流進行濾波。
使用的電壓等級有:400V。
使用的容量有3300uF、6800uF、10000uF。
4、 IGBT，其作用是逆變(將直流變為交流)。IGBT大部分為"雙管"(內部封裝了兩組IGBT模塊)。使用的IGBT電壓等級有:1200V、1700V;使用的IGBT電流等級有:75A、100A、150A、200A、300A、400A等[1] 。
單元驅動故障及其對策，
故障原因及對策
原因1:單元輸出過流或單元外部出現短路情況。
對策:查看負載有無故障，參數設置是否合理。
原因2:IGBT損壞。
對策:檢查IGBT，更換損壞的器件。
原因3:IGBT與單元驅動板之間的接線錯誤或者松動。
對策:檢查接線，確保接線正確無誤，牢固可靠。
原因4:單元驅動板上的輸入電源電壓低于12V。
對策:檢查測試單元控制板上的電源輸出，做相應處理。
