S7-1200三種型號的CPU模塊的共性?
PLC它是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。它采用可以編制程序的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
PLC的特點：
①編程方法簡單易學；
②功能強，性價比高；
③硬件配套齊全，用戶使用方便，適應性強；
④可靠性高，抗干擾能力強；
⑤系統的設計、安裝、調試工作
⑥維修工作量小，維修方便；
⑦體積小，能耗低。
PLC具有“與”“或”“非”等邏輯指令，且具有整數四則運算、矩陣運算、函數運算、字邏輯運算（用繼電器電路或梯形圖可實現）、求反、循環、移位、浮點數運算等運算功能。量少； PLC中的CPU的工作模式有三種：RUN（運行）、STOP（停機）、STARTUP（啟動）。

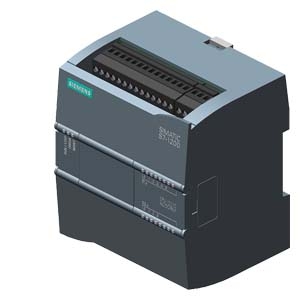

CPU模塊：S7-1200有3種型號的CPU模塊：CPU1211C、CPU1212C、CPU1214C。
CPU的共性
①兩點集成的模擬量輸入（0-10V），輸入電阻100KΩ，10位分辨率；
②繼電器輸出的電壓范圍為DC5~30V或AC5~250V。最大電流2A，白熾燈負載為DC30W或AC200W。
③可以使用梯形圖和功能塊圖這兩種編程語言。
④DC/DC/DC型MOSFET的狀態最小輸出電壓為DC20V，輸出電流為0.5A，0狀態輸出電壓為DC 0.1V。最大白熾燈負載為5W。3.CPU模塊的參數設置
M1.0(首次循環)：僅在進入RUN模式的首次掃描時為1狀態，以后為0狀態。
M1.1(診斷圖形已更改)M1.2（始終為1）：總是為1狀態，其常開觸點總是閉合。
M1.3（始終為0）：總是為0狀態，其常閉觸點總是閉合。：CPU登陸了診斷事件時，在一個掃描周期內為1狀態。
