西門子3TK2827-1BB40繼電器
信息來源： 發布時間：2014-01-14 10:19:32 點擊次數：0

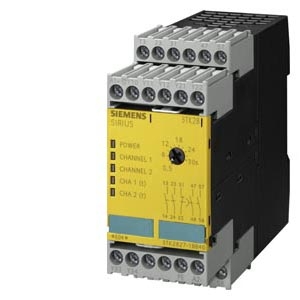

西門子3TK2827-1BB40繼電器
SIRIUS SAFETY RELAY WITH RELAY RELEASE CIRCUITS (RC), DC 24V, 45.0MM, SCREW TERMINAL, RC INSTANT.: 2NO, RC DELAYED: 2NO 0.5...30S, MC: 1NC, MONITORED START, BASIC DEVICE, MAX. ACHIEVABLE SIL: 3/2, PL: E/D
SIRIUS安全繼電器,繼電器釋放電路(RC),直流24 v,45.0毫米,螺絲接線端,RC即時。0.5:2不,RC延遲:2不…30年代,MC:1數控,監控開始,基本設備,馬克斯。可實現的SIL:3/2,PL:E / D
| 產品品牌名稱 | SIRIUS | |
| 產品名稱 | 安全開關設備 | |
| 產品的結構形式 | 用于緊急停止和保護門 | |
| 防護等級IP / 外殼 | IP20 | |
| 防護等級 IP / 連接端子的 | IP20 | |
| 防電擊接觸保護 | 防直接接觸保護 | |
| 隔離電壓 / 測定值 | V | 300 |
| 環境溫度 | ||
|
°C | -40…+80 |
|
°C | -25…+60 |
| 氣壓 | ||
|
kPa | 90…106 |
| 相對空氣濕度 | ||
|
% | 10…95 |
| 安裝高度 / 對于高度高于NN / 最大的 | m | 2,000 |
| 抗震強度 / 按照IEC 60068-2-6 | 5 ... 500 Hz: 0,075 mm | |
| 抗沖擊穩定性 | 8g / 10 ms | |
| 脈沖電壓強度 / 測定值 | V | 4,000 |
| EMC干擾發射 | EN 60947-5-1 | |
| 安裝環境參考 EMC | 該產品只適用于級別 A 環境。 該設備在家居環境下可能引發意外的無線電干擾。在這種情況下用戶有責任采取適當的措施。 | |
| 電器設備標示 | ||
|
KT | |
|
F | |
| 傳感器輸入端的數目 | ||
|
1 | |
| 串聯的結構形式 | 無 | |
| 安全接線規格 / 輸入端 | 單通道和雙通道 | |
| 產品特點 / 橫接安全的 | 是 | |
| 安全完整性等級 (SIL) | ||
|
SIL3 | |
|
SIL2 | |
| SIL極限讀數 (對于一個局部系統) / 按照EN 62061 | 3 | |
| 績效水平(PL) | ||
|
e | |
|
d | |
| 類別 / 按照EN 954-1 | 4 | |
| 類別 / 按照ISO 13849-1 | 4 | |
| 硬件故障公差 / 按照 IEC 61508 | 1 | |
| 安全設備類型 / 按照 IEC 61508-2 | 類型 A | |
| 每小時發生引起危險的停機故障概率(PFHD) / 對于高要求比率 / 按照EN 62061 | 1/h | 0.27E-8 |
| 停機故障的平均概率 對于請求(PFDavg) / 對于低要求比率 / 按照IEC 61508 | 1/y | 0.24E-5 |
| T1值 / 用于檢測試驗(Proof-Test)間隔時間或使用時間 / 按照 IEC 61508 | a | 20 |
| 輸出端數目 / 作為附帶觸點的控制元件 | ||
|
1 | |
|
2 | |
|
2 | |
| 輸出點數目 / 作為無觸點的半導體控制元件 | ||
|
||
|
0 | |
|
0 | |
|
||
|
0 | |
|
0 | |
| 停止類別 / 按照DIN EN 60204-1 | 0 + 1 | |
|
綜合技術細節：
|
||
| 輸入端的結構形式 | ||
|
否 | |
|
是 | |
|
是 | |
| 電氣連接結構形式 / 插座 | 是 | |
| 開關頻率 / 最大的 | 1/h | 1,000 |
| 通斷能力電流 | ||
|
||
|
||
|
A | 5 |
|
A | 0.2 |
|
A | 0.1 |
|
||
|
A | 5 |
|
A | 5 |
|
||
|
||
|
A | 5 |
|
A | 0.2 |
|
A | 0.1 |
|
||
|
A | 5 |
|
A | 5 |
| 熱電流 / 附帶觸點的控制元件的 / 最大 | A | 5 |
| 電子式使用壽命（轉換周期） / 典型的 | 100,000 | |
| 機械式使用壽命（轉換周期） / 典型的 | 10,000,000 | |
| 熔斷器熔絲的結構形式 / 用于繼電器輸出端常開觸點的短路保護 / 必要的 | gL/gG: 6 A或靈敏的: 10 A | |
| 直流電阻 / 導線的 / 最大 | Ω | 30 |
| 導線長度 / 在傳感器和評值電子裝置之間的 / 當Cu 1,5 mm²且150 nF/km / 最大 | m | 1,000 |
| 接通時間 / 當自動起動時 / 在電網停電之后 | ||
|
ms | 8,000 |
|
ms | 8,000 |
| 接通時間 / 受被監控的起動時 | ||
|
ms | 80 |
| 返回延遲時間 / 在電網停電時 | ||
|
ms | 100 |
| 可調節的返回滯后時間 | ||
|
s | 0.5…30 |
| 重啟待機時間 / 在網電停電之后 / 典型的 | ms | 200 |
| 脈沖持續時間 | ||
|
ms | 25 |
|
s | 0.025 |
|
控制電路：
|
||
| 電壓類型 / 控制饋電電壓的 | DC | |
| 控制饋電電壓 / 1 / 在DC時 / 測定值 | V | 24 |
| 工作區要素控制饋電電壓測定值 / 電磁線圈的 | ||
|
||
|
0.85…1.1 | |
|
||
|
0.85…1.1 | |
|
0.85…1.1 | |
|
裝入/固定/外廓尺寸
|
||
| 裝入位置 | 任意的 | |
| 固定類型 | 螺栓和扣接固定 | |
| 寬度 | mm | 44.8 |
| 高度 | mm | 138.5 |
| 深度 | mm | 120 |
|
連接：
|
||
| 電氣連接的結構形式 | 螺栓連接 | |
| 可連接的導線截面類型 | ||
|
1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²) | |
|
||
|
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) | |
| 可連接的導線截面類型 / 在AWG導線時 | ||
|
2x (20 ... 14) | |
|
2x (20 ... 14) | |
|
產品功能：
|
||
| 產品功能 | ||
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
是 | |
|
否 | |
|
否 | |
|
是 | |
|
是 | |
| 聯合作用的適宜性 / 沖壓控制 | 否 | |
| 應用的適宜性 | ||
|
是 | |
|
否 | |
|
是 | |
|
是 | |
|
是 | |
|
否 | |
|
否 | |
|
否 | |
|
是 | |
|
正樹/批準：
|
||
| 資格證明 | UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508 | |
|
是 | |
|
是 | |
|
是 | |
